標準橡膠支承密封環結構及規格表
來源：廣東東晟密封科技有限公司 - www.kexinshenghuo.cn更新時間：2018-07-14
往復運動橡膠密封圈中的支承環的標準結構圖（圖1）及尺寸公差規格表（表1）。東晟密封件告訴您以下的標準結構圖及尺寸規格表，請參考<G/B10708.2-2000往復運動橡膠密封圈結構尺寸系列第2部<分雙向密封橡膠密封圈。

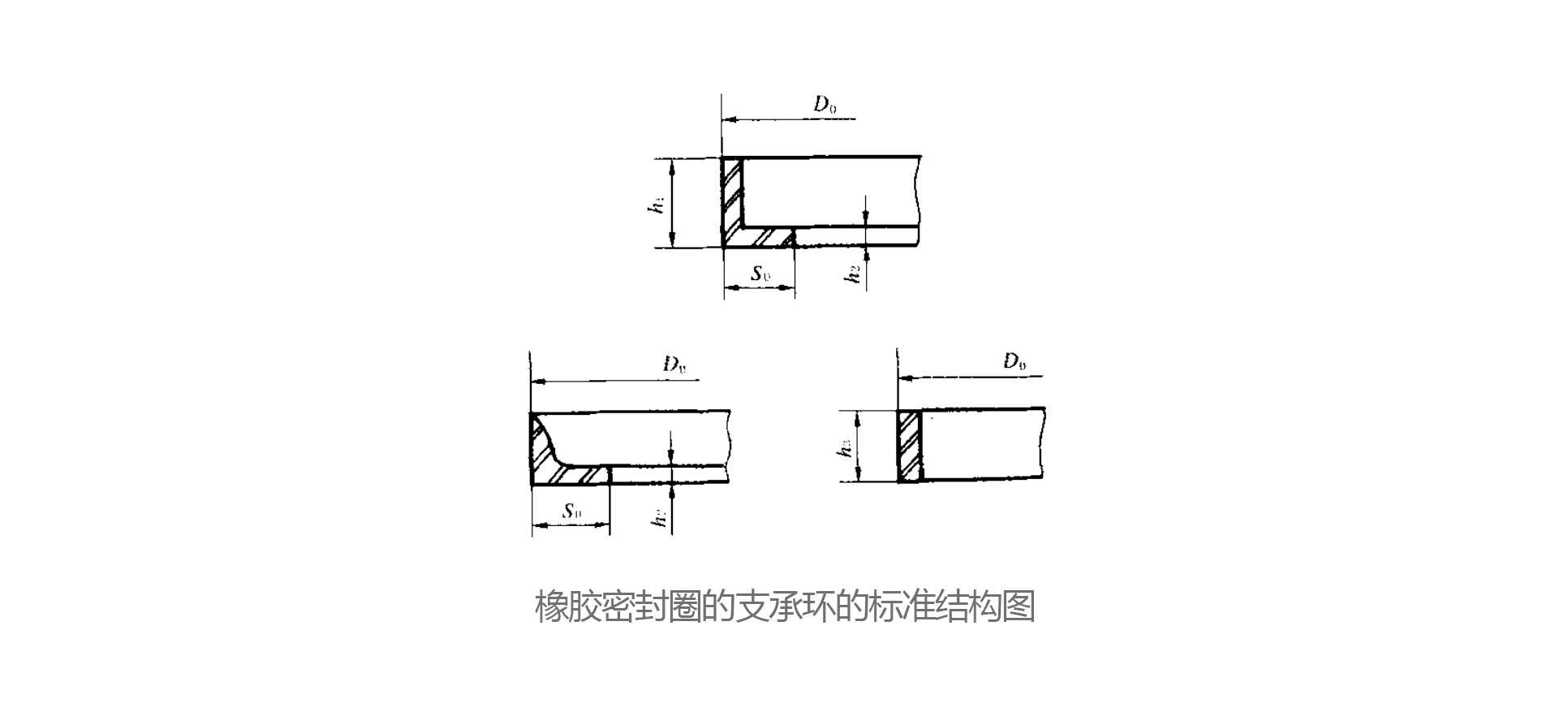

一、橡膠密封圈的支承環的標準結構圖
橡膠密封圈的支承環的尺寸公差規格表（表1）單位mm
|
D |
d |
L |
外徑 |
寬度 |
高度 |
|||||
|
D0 |
偏差 |
S0 |
偏差 |
h1 |
h2 |
h3 |
偏差 |
|||
|
25 |
17 |
10 |
25 |
0 0.15 |
4 |
0 -0.40 |
5.5 |
4.5 |
4 |
|
|
32 |
24 |
32 |
||||||||
|
40 |
32 |
40 |
||||||||
|
25 |
45 |
12.5 |
25 |
0 0.18 |
5 |
|||||
|
32 |
22 |
32 |
||||||||
|
40 |
30 |
40 |
||||||||
|
50 |
40 |
50 |
||||||||
|
56 |
46 |
56 |
||||||||
|
63 |
53 |
63 |
||||||||
|
50 |
35 |
20 |
50 |
0 -0.22 |
7.5 |
6.5 |
5 |
|||
|
56 |
44 |
56 |
||||||||
|
63 |
48 |
63 |
||||||||
|
70 |
55 |
70 |
||||||||
|
80 |
65 |
80 |
||||||||
|
90 |
75 |
90 |
||||||||
|
100 |
85 |
100 |
||||||||
|
110 |
95 |
110 |
||||||||
|
80 |
60 |
25 |
80 |
0 -0.26 |
10 |
8.3 |
2 |
6.3 |
||
|
90 |
70 |
90 |
||||||||
|
100 |
80 |
100 |
||||||||
|
110 |
90 |
110 |
||||||||
|
125 |
105 |
125 |
||||||||
|
140 |
120 |
140 |
||||||||
|
160 |
140 |
160 |
||||||||
|
180 |
160 |
180 |
12.5 |
13 |
|
12 |
||||
|
125 |
110 |
32 |
125 |
|||||||
|
140 |
115 |
140 |
||||||||
|
160 |
135 |
160 |
||||||||
|
180 |
155 |
180 |
||||||||
|
200 |
170 |
36 |
200 |
0 -0.35 |
15 |
0 -0.12 |
15.5 |
12.5 |
+0.120 |
|
|
220 |
190 |
220 |
||||||||
|
250 |
220 |
250 |
||||||||
|
280 |
250 |
280 |
||||||||
|
320 |
290 |
320 |
||||||||
|
360 |
330 |
360 |
||||||||
|
400 |
360 |
50 |
400 |
0 0.50 |
20 |
0 -0.15 |
20 |
4 |
16 |
+0.15 0 |
|
450 |
410 |
450 |
||||||||
|
500 |
450 |
500 |
||||||||
