活塞桿用中型(L2)Y型密封件溝槽尺寸及結構
來源：廣東東晟密封科技有限公司 - www.kexinshenghuo.cn更新時間：2018-05-31
關于活塞桿專用的中型（L2）密封件的溝槽中的Y型密封件和蕾型密封件的結構、尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封件結構尺寸系列 部分：單向密封橡膠密封件G/BT 10708.1-2000>為準。

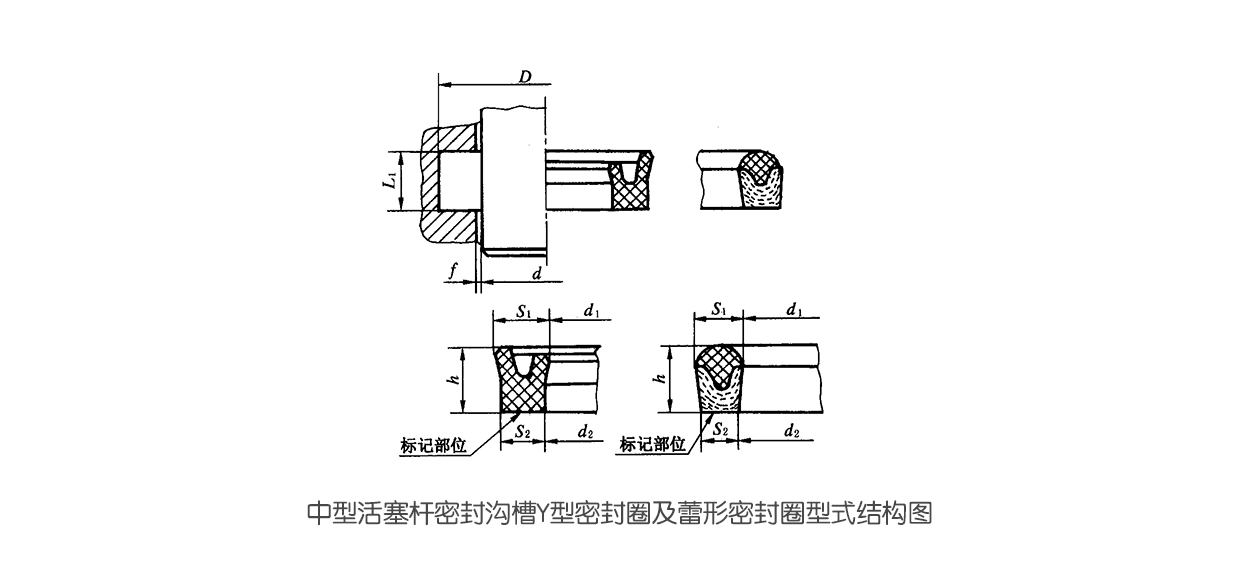

一、中型活塞桿密封溝槽Y型密封件及蕾形密封件型式結構圖：
二、中型活塞桿密封溝槽Y型密封件及蕾形密封件尺寸及公差規格表：單位mm （表1）
|
d |
D |
L2 |
活塞桿y型密封件 |
|||||||
|
內徑 |
寬度 |
高度 |
||||||||
|
d1 |
d2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
h |
極限偏差 |
|||
|
6 |
14 |
6.3 |
5 |
6.5 |
±0.20 |
5 |
3.5 |
±0.15 |
5.8 |
±0.20 |
|
8 |
16 |
7 |
8.5 |
|||||||
|
10 |
18 |
9 |
10.5 |
|||||||
|
12 |
20 |
11 |
12.5 |
|||||||
|
14 |
22 |
13 |
14.5 |
|||||||
|
16 |
24 |
15 |
16.5 |
|||||||
|
18 |
26 |
17 |
18.5 |
|||||||
|
20 |
28 |
19 |
20.5 |
|||||||
|
22 |
30 |
21 |
22.5 |
|||||||
|
25 |
33 |
24 |
25.5 |
±0.25 |
||||||
|
10 |
20 |
8 |
8.8 |
10.6 |
||||||
|
12 |
22 |
10.8 |
12.6 |
±0.20 |
6.2 |
6.2 |
7.3 |
|||
|
14 |
24 |
12.8 |
14.6 |
|||||||
|
16 |
26 |
14.8 |
16.6 |
|||||||
|
18 |
28 |
16.8 |
18.6 |
|||||||
|
20 |
30 |
18.8 |
20.6 |
|||||||
|
22 |
32 |
20.8 |
22.6 |
±0.25 |
||||||
|
25 |
35 |
23.8 |
25.6 |
|||||||
|
28 |
38 |
26.8 |
28.6 |
|||||||
|
32 |
42 |
30.8 |
32.6 |
|||||||
|
36 |
46 |
34.8 |
36.6 |
|||||||
|
40 |
50 |
38.8 |
40.6 |
|||||||
|
45 |
55 |
43.8 |
45.6 |
|||||||
|
50 |
60 |
48.8 |
50.6 |
|||||||
三、中型活塞桿密封溝槽Y型密封件及蕾形密封件尺寸及公差規格表：單位mm （表2）
|
d |
D |
L2 |
活塞桿http://www.kexinshenghuo.cn蕾型密封件 |
|||||||
|
內徑 |
寬度 |
高度 |
||||||||
|
d1 |
d2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
h |
極限偏差 |
|||
|
6 |
14 |
6.3 |
5.3 |
6.5 |
±0.15 |
4.7 |
3.5 |
±0.15 |
5.5 |
±0.20 |
|
8 |
16 |
7.3 |
8.5 |
|||||||
|
10 |
18 |
9.3 |
10.5 |
|||||||
|
12 |
20 |
11.3 |
12.5 |
|||||||
|
14 |
22 |
13.3 |
14.5 |
|||||||
|
16 |
24 |
15.3 |
16.5 |
|||||||
|
18 |
26 |
17.3 |
18.5 |
|||||||
|
20 |
28 |
19.3 |
20.5 |
|||||||
|
22 |
30 |
21.3 |
22.5 |
|||||||
|
25 |
33 |
24.3 |
25.5 |
±0.22 |
||||||
|
10 |
20 |
8 |
9.2 |
10.6 |
||||||
|
12 |
22 |
11.2 |
12.6 |
±0.18 |
5.8 |
4.5 |
7 |
|||
|
14 |
24 |
13.2 |
14.6 |
|||||||
|
16 |
26 |
15.2 |
16.6 |
|||||||
|
18 |
28 |
17.2 |
18.6 |
|||||||
|
20 |
30 |
19.2 |
20.6 |
|||||||
|
22 |
32 |
21.2 |
22.6 |
±0.22 |
||||||
|
25 |
35 |
24.2 |
25.6 |
|||||||
|
28 |
38 |
27.2 |
28.6 |
|||||||
|
32 |
42 |
31.2 |
32.6 |
|||||||
|
36 |
46 |
35.2 |
36.6 |
|||||||
|
40 |
50 |
39.2 |
40.6 |
|||||||
|
45 |
55 |
44.2 |
45.6 |
|||||||
|
50 |
60 |
49.2 |
50.6 |
|||||||
