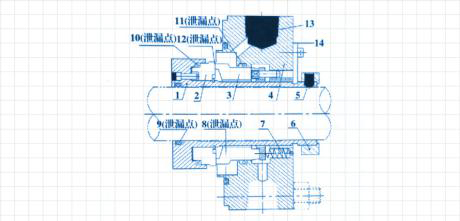

先來看看圖1中，所顯示的一套典型的機械橡膠密封件結構平面圖吧！東晟密封件告訴您它的組合是由摩擦副（所謂的動密封環及靜密封環）、緩沖補償機構密封（就是彈簧密封組件）、輔助橡膠密封圈及其他金屬或非金屬橡膠密封構件（比如壓蓋、軸套）等組合而成的，一套典型的機構橡膠密封件結構。

典型的機械橡膠密封件結構平面圖

在此另外機械橡膠密封件外部會有一個輔助設施，便于通過沖洗、過濾、分離、冷卻等的方式對機械橡膠密封件的沖洗水進行冷卻或者是潤滑的效果，從而改善橡膠密封件的工作場合（工作環境、工作介質），也便于減少對橡膠密封件的泄漏量，延長了橡膠密封件的使用壽命。

我們在圖1的典型機械橡膠密封件結構平面圖中標示出了5個我們不可忽視的泄漏點，這也是所有的典型或非典型的機械橡膠密封件結構的5個重要的密封點。

那么，機械橡膠密封件結構的5個泄漏點是什么樣的呢？

泄漏三——非補償環橡膠密封圈泄漏點（可參考圖1中10），它是依靠橡膠密封圈的過盈量實現密封，屬于橡膠靜密封點，橡膠密封圈與相配合密封件之間相對靜止的。

泄漏四——軸套與軸之間的橡膠密封圈（可參考圖1中9），它是依靠橡膠密封圈的過盈量實現密封，屬于橡膠靜密封點，橡膠密封圈與相配合密封件之間相對靜止的。

泄漏五——壓蓋與腔體間的橡膠密封圖（可參考圖1中8），它是依靠橡膠密封圈的過盈量實現密封，屬于橡膠靜密封點，橡膠密封圈與相配合密封件之間相對靜止的。
